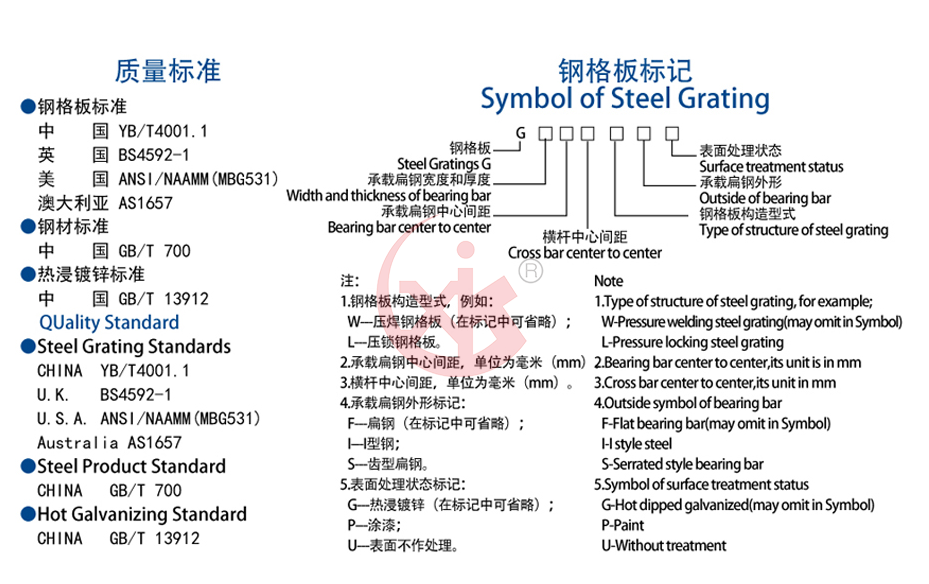

格栅板g505/30/100规格型号的含义

格栅板型号G505/30/100是钢格栅板的行业标准标注方式，其含义根据YB/T4001.1-2019（中国

冶金行业标准）或ISO14122（国际标准）解析如下:

型号分解说明：

1、G505

●G：代表“钢格栅板”(Grating)。

● 505:指格栅板的承载扁钢（主受力扁钢）的宽度为50mm，厚度为5mm（单位：毫米)。

●部分厂家可能省略宽度前的“0”，标注为“G50/5”或“G505”均为同一含义。(以您供应厂家为准）

2、30

●指格栅板的扁钢中心间距为30mm（即相邻两根扁钢的中心距离)。

●间距越小，承载能力越强，但重量和成本也更高。


3、100

●指格栅板的横杆（扭绞方钢或麻花钢）的中心间距为100mm。

●横杆用于固定扁钢，间距越大，整体重量越轻，但抗侧向力能力会降低。

补充参数（实际需确认)

●材质：通常为Q235碳钢（默认)、不锈钢（如304/316）或铝合金。

●表面处理：热镀锌（最常见)、喷漆或黑胚（无处理)。

●承载能力：根据扁钢厚度和间距，G505/30/100的理论均布荷载可达3~5吨/m（具体需参考厂家

检测报告)。

(具体解释以您供应厂家为准）
